【導讀】波形死區是很多工程師聞之色變的話題。對于數字示波器而言，無法觀察到波形流中的所有波形，或者觀察到的僅有1%，這就說明，數字示波器也并不完美。

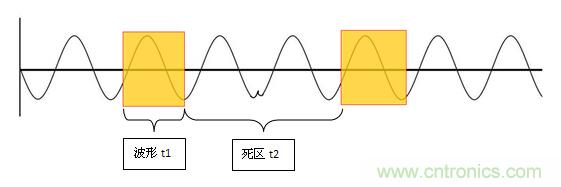

圖1：死區時間

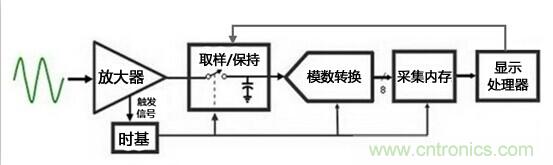

圖2：示波器原理
波形刷新率F = 1/(t1+t2) (wfms/s)
在特定時基檔位下，波形時間t1是確定的，那么波形刷新率越高，就意味著波形死區時間越短，漏掉的波形越少。例如對于T公司的MSO4054而言，它在時基為50ns/div時基下，波形刷新率可達到最高50kwfms/s，那么每秒的波形時間等于50*10*50000 = 25ms，死區時間為975ms，故而波形死區高達97.5%，用戶觀察到的有效波形僅占全部波形的2.5%。

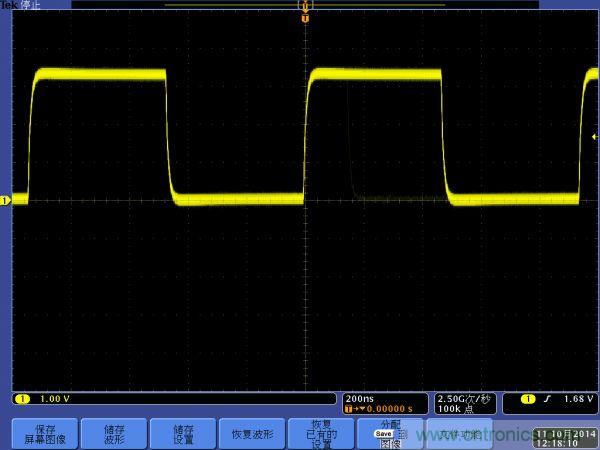

圖3：50kwfms/s波形刷新率下觀察的波形信息

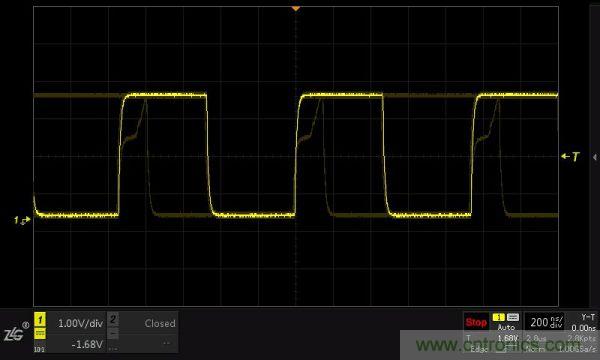

圖4：330,000wfms/s波形刷新率下觀察的波形信息
建議購買示波器時，要選擇高波形刷新率的示波器，這樣才能避免博取死刑對信號分析的影響。相信隨著科學的發展，波形死區不是難題。
