【導讀】本文針對新手，對于光電耦合器兩種較為主流也是較為簡便的方法進行了詳盡的介紹。通過文中的解釋，相信很多新手都能在第一時間對光電耦合器的測量方法擁有大致的了解。即便有一些基礎，也不要對基礎知識掉以輕心，因為很多問題都是由最為基礎的問題引起的。
光電耦合器在電路中的主要作用是將電能與光能進行互相轉換，因此其結構要相對復雜。正因為光電耦合器的組成方式多種多樣，所以在檢測階段就需要針對不同的結構特點來進行測量。本文針對新手，將對光電耦合器在設計過程中的使用常識，以及較為簡便的測試方法。
萬用表檢測法
（a）
（b）
圖1光電耦合器的檢測

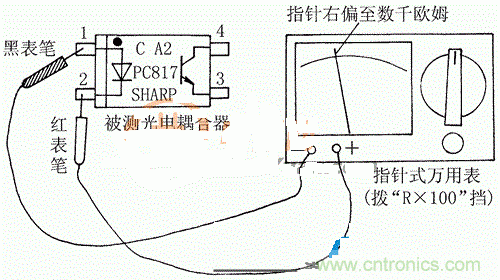

這里以MF50型指針式萬用表和4腳PC817型光電耦合器為例，說明具體檢測方法：首先，按照圖1（a）所示，將指針式萬用表置于“R×100”（或“R×1k”）電阻擋，紅、黑表筆分別接光電耦合器輸入端發光二極管的兩個引腳。如果有一次表針指數為無窮大，但紅、黑表筆互換后有幾千至十幾千歐姆的電阻值，則此時黑表筆所接的引腳即為發光二極管的正極，紅表筆所接的引腳為發光二極管的負極。

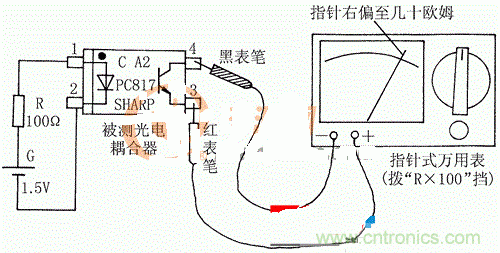

然后，按照圖1（b）所示，在光電耦合器輸入端接入正向電壓，將指針式萬用表仍然置于“R×100”電阻擋，紅、黑表筆分別接光電耦合器輸出端的兩個引腳。如果有一次表針指數為無窮大（或電阻值較大），但紅、黑表筆互換后卻有很小的電阻值（<100Ω），則此時黑表筆所接的引腳即為內部NPN型光敏三極管的集電極c、紅表筆所接的引腳為發射極e。當切斷輸入端正向電壓時，光敏三極管應截止，萬用表指數應為無窮大。這樣，不僅確定了4腳光電耦合器PC817的引腳排列，而且還檢測出它的光傳輸特性正常。如果檢測時萬用表指針始終不擺動，則說明光電耦合器已損壞。
需要說明的是：光電耦合器中常用紅外發光二極管的正向導通電壓較普通發光二極管要低，一般在1.3V以下，所以可以用指針式萬用表的“R×100”電阻擋直接測量，并且圖1（b）中的電池G電壓取1.5V（用1節5號電池）即可。還可用圖1（a）所示的萬用表接線直接取代圖1（b）所示的輸入端所接正向電壓（即電阻器R和電池G），使測量更方便，只不過需要增加一塊萬用表。
至于多通道光電耦合器的檢測，應首先將所有發光二極管的管腳判別出來，然后再確定對應的光敏三極管的管腳。對于在線路的光電耦合器，最好的檢測方法是“比較法”，即拆下懷疑有問題的光電耦合器，用萬用表測量其內部二極管、三極管的正向和反向電阻值，并與好的同型號光電耦合器對應腳的測量值進行比較，若阻值相差較大，則說明被測光電耦合器已損壞。
鑒別器檢測法

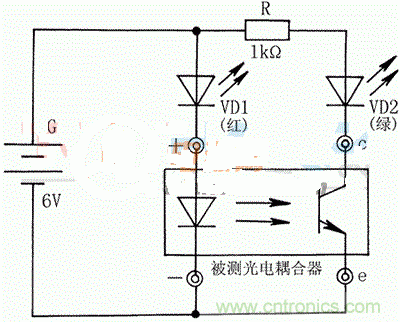

筆者多年前曾根據光電耦合器的原理，設計制作了一個能夠快速判斷光電耦合器好壞的小巧鑒別器，其電路如圖2所示。當將光電耦合器的輸入、輸出引腳分清極性后正確插入鑒別器的4個相應插孔內時，如果發光二極管VD1、VD2同步閃爍發光，則證明光電耦合器完好。如果VD1不閃爍發光，則說明光電耦合器內部發光管已開路；如果VD1閃爍發光，但VD2不亮或恒定發光，說明光電耦合器內部不是發光管失效就是光敏晶體管已開路或擊穿損壞。
圖2 光電耦合器鑒別器電路圖

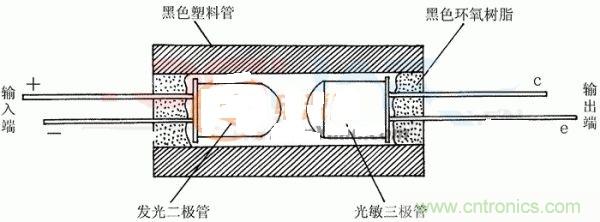

圖3 自制光電耦合器
制作時，VD1用紅色閃爍發光二極管，VD2用綠色普通發光二極管。R用RTX-1/8W型碳膜電阻器。4個管腳插孔可用0.4mm～0.6mm的裸銅絲，在一枚2號大頭針上密繞十幾圈，并在尾端留出長度大于3cm的焊接引線（應套上絕緣管），然后脫胎而成。G用4節5號干電池串聯（6V）而成，如用4F20-6V型疊層干電池會更方便。整個電路可焊裝在一個體積合適的塑料小盒內，面板開孔伸出兩個發光二極管的管帽和4個插孔。注意：輸入和輸出插孔的間距不要超過1cm，各插孔伸出的引線長度不要小于2cm，便于靈活互換位置，以適應不同型號和引腳排列的光電耦合器檢測。本裝置不設電源開關，用畢拔掉光電耦合器，電源即被自動切斷。
