【導讀】隨著汽車電子技術的不斷發展，汽車傳感器(汽車傳感器類型)在汽車發動機、底盤和車身的各個系統中負擔著信息的采集和傳輸?shù)墓δ埽嚫鱾€(gè)系統的控制過程正是依靠傳感器及時識別外界變化和系統本身的變化，再根據變化的信息去控制系統本身的工作的。因此汽車傳感器在汽車電子控制中有著非常重要的作用(汽車傳感器的作用)。那么，這些傳感器是如何工作的呢?小編通過搜集整理資料，對應用在汽車不同控制系統的傳感器原理作了簡單分析總結。
不同位置汽車傳感器原理介紹：
1．車外溫度傳感器原理
傳感器一般以熱敏電阻制成，當車外溫度變化時其電阻發生改變。溫度低時電阻大，溫度高時電阻小。

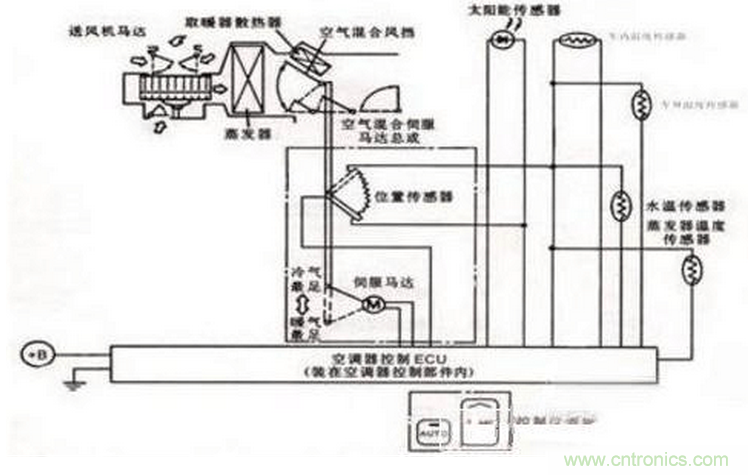

壓縮機控制原理
2、車內溫度傳感器原理
車內溫度傳感器同樣采用熱敏電阻材料，具有負溫度系數特性。一般安裝在儀表盤下方，并以空氣管連接到空調通風管上，當氣流迅速通過時，產生的真空將空氣引經車內溫度傳感器。

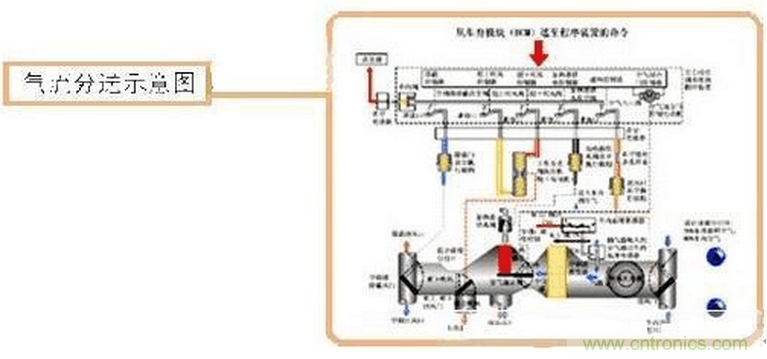

氣流分送示意圖
3、日照傳感器原理
日照傳感器以光二極管或電池制成，用以感應陽光照射車輛的強度，但并不是溫度。通常裝在儀表盤上方。

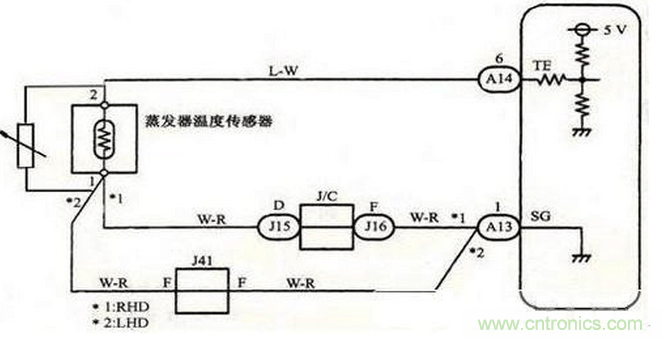

蒸發器溫度傳感器控制電路
4、蒸發器溫度傳感器原理
蒸發器溫度傳感器一般安裝在蒸發器翼片上，以精確感應蒸發器的溫度，同樣采用熱敏電阻制造，具有負溫度系數特性。
5、光電式曲軸與凸輪軸位置傳感器原理 光電式傳感器的工作原理如圖所示。

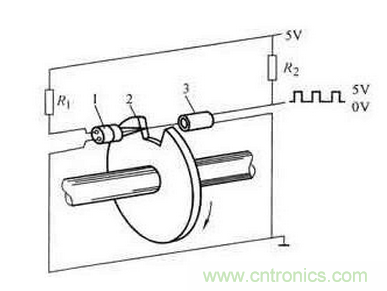

光電式傳感器的工作原理
信號盤安裝在發光二極管(LED)與光敏晶體管(或光敏二極管)之間。當信號盤上的透光孔旋轉到LED與光敏晶體管之間時，LED發出的光線就會照射到光敏晶體管上，此時光敏晶體管導通，其集電極輸出低電平(0.1～O.3V);當信號盤上的遮光部分旋轉到LED與光敏晶體管之間時，LED發出的光線就不能照射到光敏晶體管上，此時光敏晶體管截止，其集電極輸出高電平(4.8～5.2V)。
如果信號盤連續旋轉，透光孔和遮光部分就會交替地轉過LED而透光或遮光，光敏晶體管集電極就會交替地輸出高電平和低電平。當傳感器軸隨曲軸和配氣凸輪軸轉動時，信號盤上的透光孔和遮光部分便從LED與光敏晶體管之間轉過，LED發出的光線受信號盤透光和遮光作用就會交替照射到信號發生器的光敏晶體管上，信號傳感器中就會產生與曲軸位置和凸輪軸位置對應的脈沖信號。
由于曲軸旋轉兩轉，傳感器軸帶動信號盤旋轉一圈，因此，G信號傳感器將產生6個脈沖信號。Ne信號傳感器將產生360個脈沖信號。因?yàn)镚信號透光孔間隔弧度為60。，曲軸每旋轉120。就產生一個脈沖信號，所以通常G信號稱為120。
6、磁感應式傳感器原理
磁感應式傳感器的原理如圖所示，

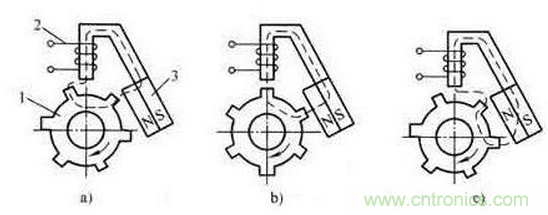

磁感應式傳感器的原理a)接近 b)對正 c)離開 1—信息轉子 2—傳感線圈
磁力線穿過的路徑為永久磁鐵N極一定子與轉子間的氣隙一轉子凸齒一轉子凸齒與定子磁頭間的氣隙一磁頭一導磁板一永久磁鐵S極。當信號轉子旋轉時，磁路中的氣隙就會周期性地發生變化，磁路的磁阻和穿過信號線圈磁頭的磁通量隨之發生周期性變化。根據電磁感應原理，傳感線圈中就會感應產生交變電動勢。
由于轉子凸齒與磁頭間的氣隙直接影響磁路的磁阻和傳感線圈輸出電壓的高低，因此在使用中，轉子凸齒與磁頭間的氣隙不能隨意變動。氣隙如有變化，必須按規定進行調整，氣隙一般設計在0.2～0.4mm范圍內。
7、霍爾式曲軸與凸輪軸位置傳感器原理

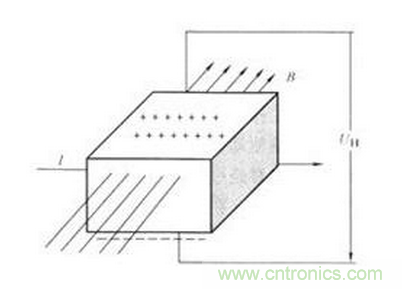

霍爾式傳感器原理
霍爾式曲軸與凸輪軸位置傳感器及其他形式的霍爾式傳感器都是根據霍爾效應制成的傳感器。
霍爾式傳感器工作原理
霍爾式傳感器工作原理：當傳感器軸轉動時，觸發葉輪的葉片便從霍爾集成電路與永久磁鐵之間的氣隙中轉過：當葉片離開氣隙時，永久磁鐵的磁通便經霍爾集成電路和導磁鋼片構成回路，此時霍爾元件產生電壓(UH=1.9～2.0V)，霍爾集成電路輸出級的晶體管導通，傳感器輸出的信號電壓U0為低電平。
發動機工作時，磁感應式曲軸位置傳感器(CPS)和霍爾式凸輪軸位置傳感器(CIS)產生的信號電壓不斷輸入電子控制單元(ECU)。當ECU同時接收到曲軸位置傳感器大齒缺對應的低電平(15。)信號和凸輪軸位置傳感器窗口對應的低電平信號時，便可識別出此時為氣缸1活塞處于壓縮行程、氣缸4活塞處于排氣行程，并根據曲軸位置傳感器小齒缺對應輸出的信號控制點火提前角。電子控制單元識別出氣缸1壓縮上止點位置后，便可進行順序噴油控制和各缸點火時刻控制。 如果發動機產生了爆燃，電子控制單元還能根據爆燃傳感器輸入的信號判別出是哪一個缸產生了爆燃，從而減小點火提前角，以便消除爆燃。
