【導讀】電磁蜂鳴器是一種基于電磁感應原理的電子發聲器件，通過線圈磁場驅動振動片產生聲音，廣泛應用于電子產品、汽車電子、安防設備等領域。其核心結構包括電磁鐵（線圈與鐵芯）、柔性振動片（帶磁性涂層）、磁鐵及共鳴腔外殼，并根據驅動方式分為有源型（內置振蕩電路） 和無源型（需外接信號） 兩類。本文將深入解析其工作原理、優勢、應用場景，并結合成本與選型要?jiǎng)t，對比國內外主流廠商，為工程師提供全面的技術參考。
電磁蜂鳴器是一種基于電磁感應原理的電子發聲器件，通過線圈磁場驅動振動片產生聲音，廣泛應用于電子產品、汽車電子、安防設備等領域。其核心結構包括電磁鐵（線圈與鐵芯）、柔性振動片（帶磁性涂層）、磁鐵及共鳴腔外殼，并根據驅動方式分為有源型（內置振蕩電路） 和無源型（需外接信號） 兩類。本文將深入解析其工作原理、優勢、應用場景，并結合成本與選型要?jiǎng)t，對比國內外主流廠商，為工程師提供全面的技術參考。
一、工作原理與核心特性
電磁蜂鳴器的工作依賴電磁力與機械振動的耦合。當線圈通入交變電流時，電磁鐵產生交變磁場，吸引磁性振動片變形；電流中斷后，振動片依靠彈性復位，周期性運動激發空氣振動發聲。其振動頻率由電磁系統電感、振動片機械特性及觸點間隙共同決定。
有源蜂鳴器內置振蕩電路，僅需直流電源即可發聲，控制簡單但成本較高；無源蜂鳴器需外部提供500Hz–4.5kHz的方波信號，頻率可調且成本低，適合多音調場景。與壓電式蜂鳴器相比，電磁式在低電壓（如1.5V）下即可達到85dB以上聲壓，但功耗較高（典型電流30–45mA），且同類尺寸下音壓上限約90dB，低于壓電式的120dB。
二、優勢與應用場景
1. 核心優勢
低電壓驅動：1.5V即可工作，適用電池供電設備。
高可靠性：無移動觸點，壽命可達10,000小時以上。
響應頻率寬：支持低頻發聲（如2.3–2.4kHz），音質柔和。
體積小巧：直徑可小至12mm，適合緊湊空間。
2. 應用場景
消費電子：打印機、玩具、定時器（如CUI Devices的CEM-1206S用于便攜設備）。
工業與安防：報警器、萬用表（依賴高可靠性）。
汽車電子：儀表盤提示音（耐溫范圍達-30°C–70°C）。
醫療設備：狀態提示音（低電磁干擾）。
三、成本分析與選型要?jiǎng)t
1. 成本結構
電磁蜂鳴器價格受封裝、驅動方式及采購量影響：
有源型：單價約￥6–￥10（如Soberton WST-1210T，批量可降至￥4）。
無源型：便宜10%–30%，但需外部驅動電路。
工業級：耐寬溫或防塵型號溢價20%–50%。

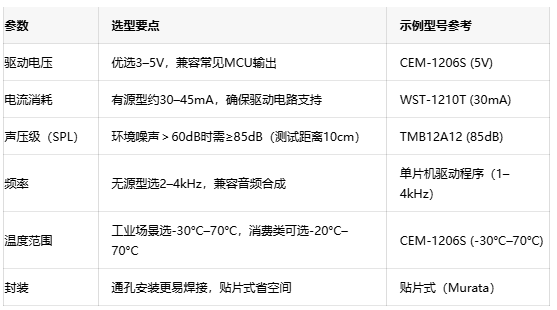

2. 選型關鍵參數
3. 驅動設計要點
續流二極管：必須并聯防止關斷尖峰電壓（可達幾十伏）。
三極管選型：NPN型需基極下拉電阻避免誤觸發；PNP型需上拉電阻。
濾波電容：添加0.1μF電容抑制高頻干擾。
四、國內外主流廠商對比

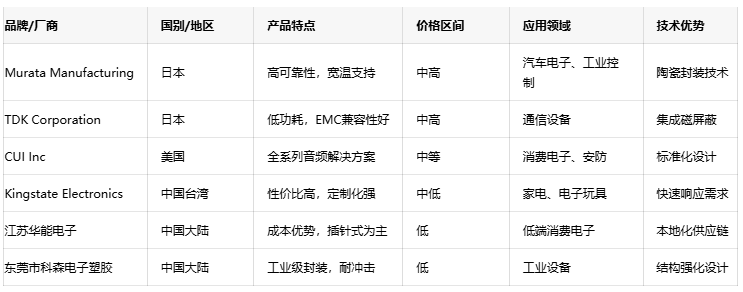

全球電磁蜂鳴器市場集中度適中，前五大廠商占40%份額（2024年）。下表對比代表性企業：
國產替代趨勢：國內廠商如江蘇華能電子通過成本控制占據低端市場，但在高頻響應和一致性上仍落后于國際頭部企業。
結語
電磁蜂鳴器憑借其低電壓驅動、高可靠性及緊湊體積，在智能硬件與工業控制中持續發揮價值。未來，隨著無鉛化和高頻化需求提升，廠商將聚焦于降低功耗（如電流≤20mA）與集成智能驅動電路。工程師選型時需權衡成本與性能，優先選擇Murata、TDK等品牌用于高可靠場景，或Kingstate、江蘇華能等滿足成本敏感項目，同時優化驅動設計以延長器件壽命。
